narzędzia, obsługa narzędzi

Nie jestem producentem ani dystrybutorem narzędzi.
Chcę jedynie pomóc w ich doborze
i podzielić się uwagami nt. eksploatacji.

Rozpoczynając obróbkę na maszynie CNC,
mamy zwykle wiele pytań, wątpliwości,
które bardzo czesto pozostają bez odpowiedzi.
Nie mając doświadczenia, narażeni jesteśmy ponadto
na doradztwo, które w swej treści jest nie do końca rzetelne.
Dobierając oprawy i narzędzia powinniśmy kierować się
nie tylko atrakcyjną ceną ich zakupu,
ale także ich parametrami eksplatacyjnymi i serwisem.

Wiele czynników jest ze sobą powiązanych, postaram się więc
określić pewien zarys logiki postępowania.
W przypadku głowic profilujących z wimiennymi nożykami
stosujmy oprawy mocujące narzędzie na stałe.

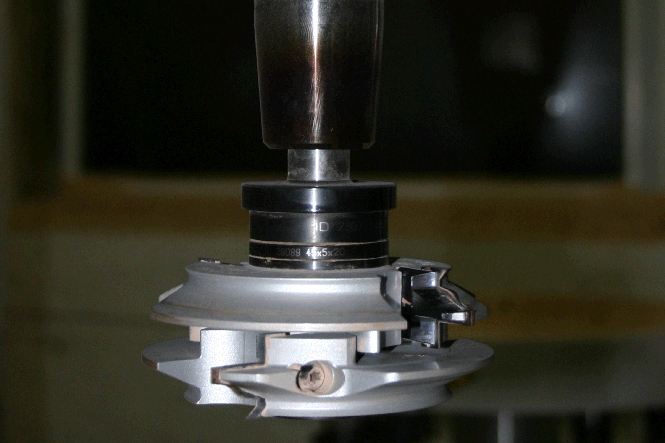

Na zjęciu , głowica z trzpieniem zamocowana w uchwycie zaciskanym termicznie (ThermoGrip ®).
Wymiana nożyków nie wymaga demontażu głowicy, wobec tego, tego typu narzędzia mogą być na stałe zespolone z oprawą.


Wiertła, jako narzędzia dość proste w obsłudze,
powinny dawać możliwość samodzielnej ich wymiany.
Stosujmy do nich oprawy ze stożkową tuleją zaciskową.

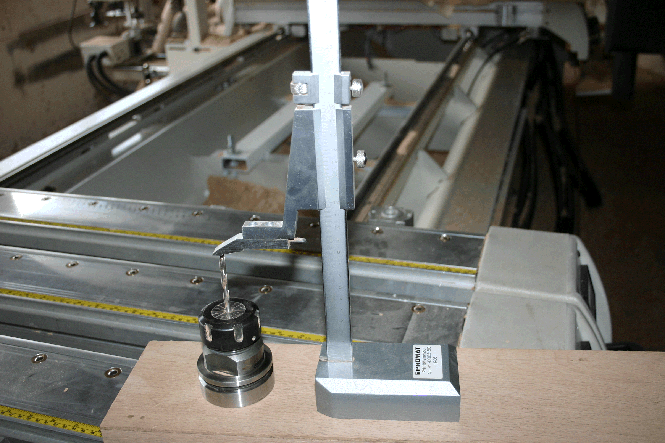

Na zdjęciu pokazany został prosty sposób
pomiaru długości wiertła (średnica jest nam znana).

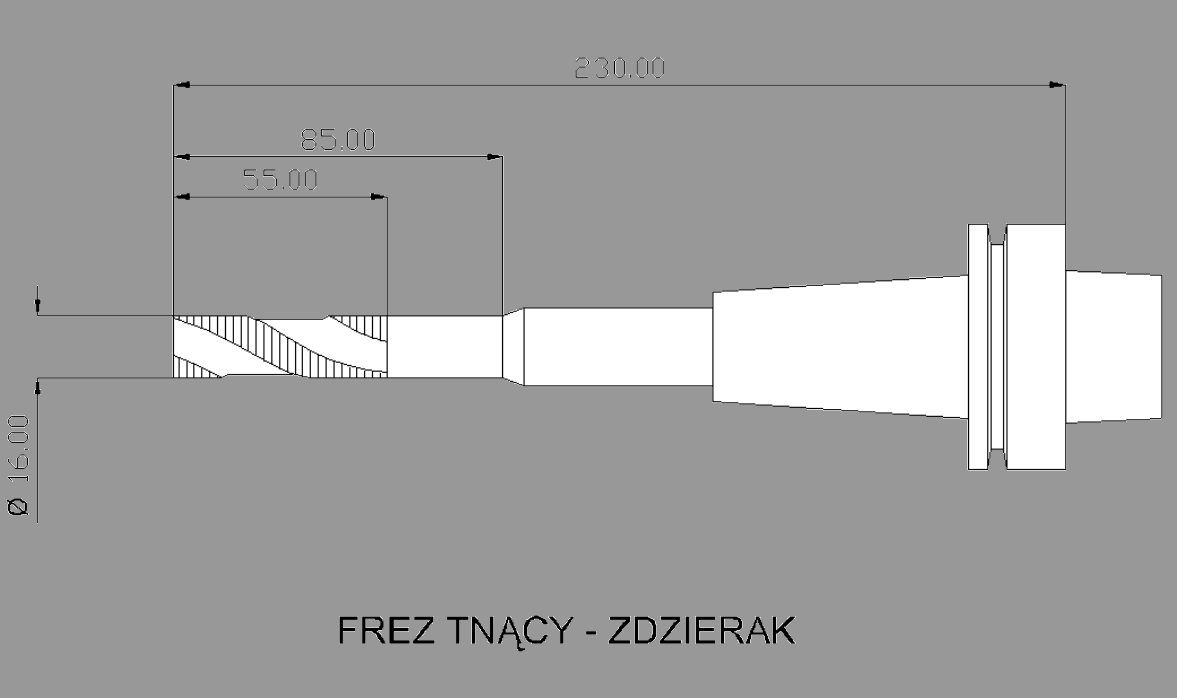

Frezy tnące i gładzące - poznaj frez Marathon.

O ile wcześniej opisane narzędzia, nie wymagają od nas
zbyt wiele, o tyle frezy, jako narzędzia
zużywające się najszybciej, zasługują na wiecej uwagi.

Możemy je. podobnie jak wiertła, montować samodzielnie.
W identyczny sposób, określimy długość narzędzia.
Nieco wiecej kłopotu napotkamy przy wymiarowaniu srednicy-
zakładam, że nie mamy specjalnego stanowiska pomiarowego.
Pozostaje nam zwymiarowanie narzedzia "z natury".
Jest to dobry sposób, chociaż nie najszybszy.

Polega to na wyfrezowaniu narzędziem konturu
o znanych nam wymiarach, porównaniu wymiarów uzyskanych
z zaprojektowanymi i naniesieniu poprawki do wymiaru
srednicy (promienia) sprawdzanego narzedzia.
Powtarzamy powyższą czynność w celu sprawdzenia poprawności zwymiarowania narzędzia.
Metoda ta jest skuteczna, jednak angażuje czas operatora i maszyny.

Jeśli możemy powierzyć regenerację (ostrzenie) narzędzi profesjonalnej
firmie, opisanych czynności nie musimy wykonywać.
Najlepszym rozwiązaniem jest mocowanie frezów
w oprawach termozaciskowych (ThermoGrip ®).
.
Narzędzie wraca do nas oprawione i zwymiarowane.

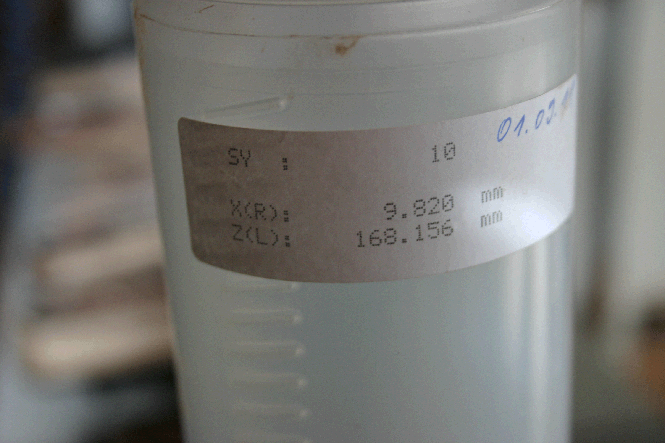

Na zdjęciu widzimy etui narzędzia, z podanymi jego wymiarami.
Użytkownikowi pozostaje jedynie przepisanie tych wartości
do sterownika maszyny.
Oprócz zdecydowanie krótszego czasu wymiany,
dysponujemy bardzo precyzyjnymi wymiarami narzędzia.

Konserwacja narzędzi.

Narzędzia praktycznie nie wymagają konserwacji.
Klej, żywica zawarte w drewnie w połączeniu z pyłem powstajacym
podczas obróbki, z czasem osadza sie na narzędziu tuż za ostrzem.
Powinniśmy te zanieczyszczenia usuwać.
Nagromadzone w nadmiarze, mogą być przyczyną "przypaleń"
obrabianego materiału.
Nie jest to jednak zbyt uporczywy problem.

Bardziej istotna jest dbałość o stan opraw narzędziowych.
Niezależnie od zbezpieczeń magazynu, oraz od sposubu
przechowywania pozostałych narzędzi, wszędobylski pył osiada
na ściankach opraw.
Narzędzia, podczas wymiany mają wprawdzie odmuchiwane oprawy,
niemniej, "zastałe" zanieczyszczenia nie dają się w ten sposób usunąć.
Aby zapobiec zanieczyszczeniu stożka utrzymującego narzędzie,
dbajmy o czystość powierzchni stożków opraw, oraz wrzeciona.
Zanieczyszcenia usuwamy mechanicznie, bez użycia agresywnych
środków chemicznych.

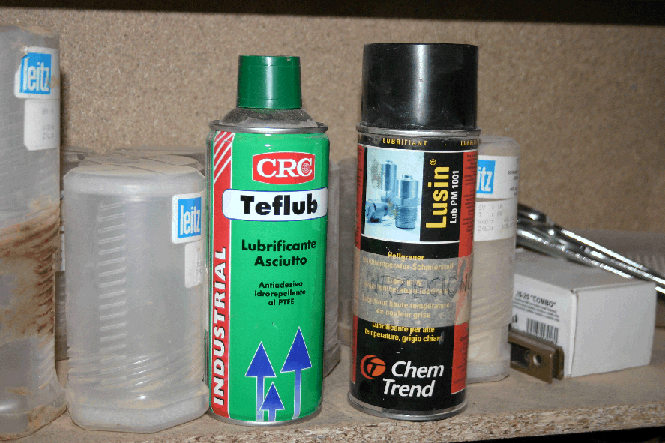

Producent używanej przeze mnie maszyny, zaleca stosowanie
suchego smaru z zawartością teflonu do pokrywania powierzchni
stożkowej oprawy (Teflub). Zmniejsza to przyczepność zanieczyszczeń.
Stożek wrzeciona, zgodnie z zaleceniem, konserwujemy innym
smarem (Lusin). Polepsza on wspólpracę stożków.

Kilkanaście minut w tygodniu
poświęcone konserwacji opraw, może przełożyć się
na miesiące bezawaryjnej pracy wrzeciona. Warto.




Jednym z kryteriów doboru narzędzi jest ich cena.
Jest to jedyna cecha, jaką znamy od razu.
Jakość i serwis niestety wymagają sprawdzenia.
Dopiero te trzy składniki mówią o "cenie użytkowej" narzędzia.
Jest wiele firm produkujących dobre narzędzia.
Dość łatwo można je kupić, ale co dalej?
Dotychczas nikt nie dorównał w swej ofercie firmie Leitz .
Zapoznajcie sie z ofertą firmy LEITZ.
Doradzają, przywożą narzędzia, przyjmują do ostrzenia i dostarczają naostrzone. Pełny serwis

Tutaj znznajdziecie kontakt z przedstawicielami Leitz Polska

Mieszkańcy województw leżących przy zachodniej granicy,
mogą współpracować zarówno z firmami Leitz Polska jak i Leitz Niemcy

Przedstawicielem firmy Leitz Polska, jest p. Michał Ziólkowski kontakt: tel. +48 507 024 785, e-mail: Leitz Polska

Przedstawicielem firmy Leitz Niemcy, jest p. Bernd Knospe kontakt: tel. +49 179 486 7360, e-mail: Leitz Niemcy

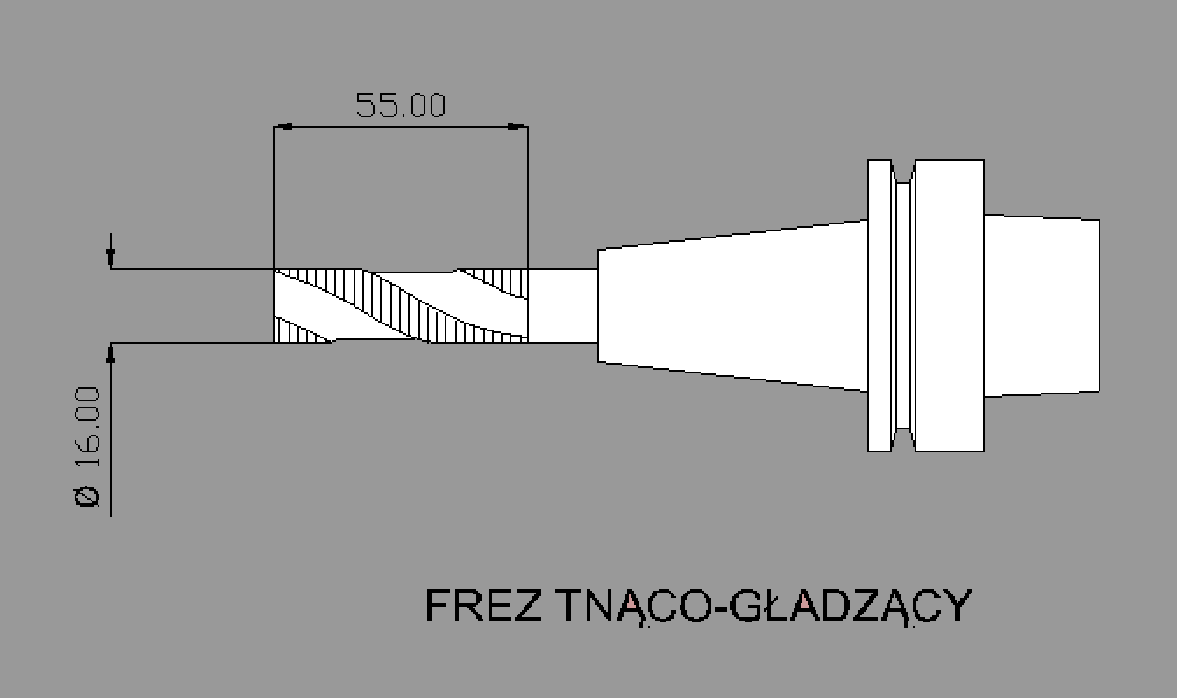

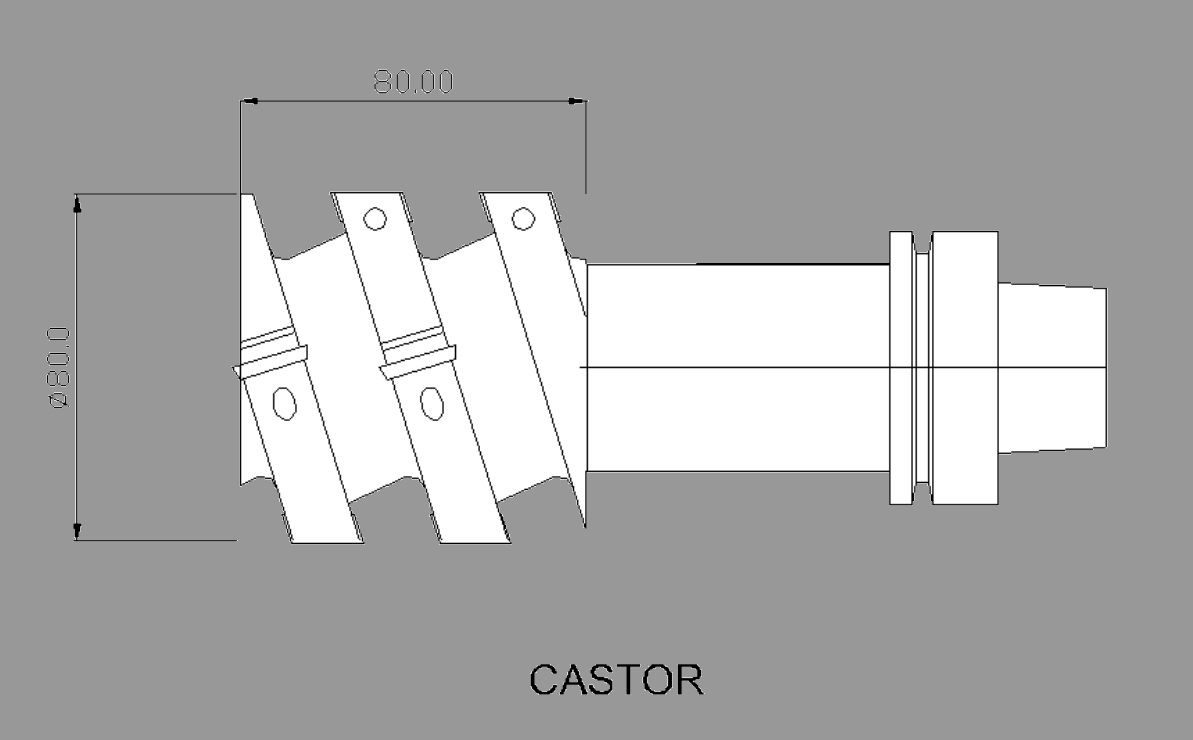

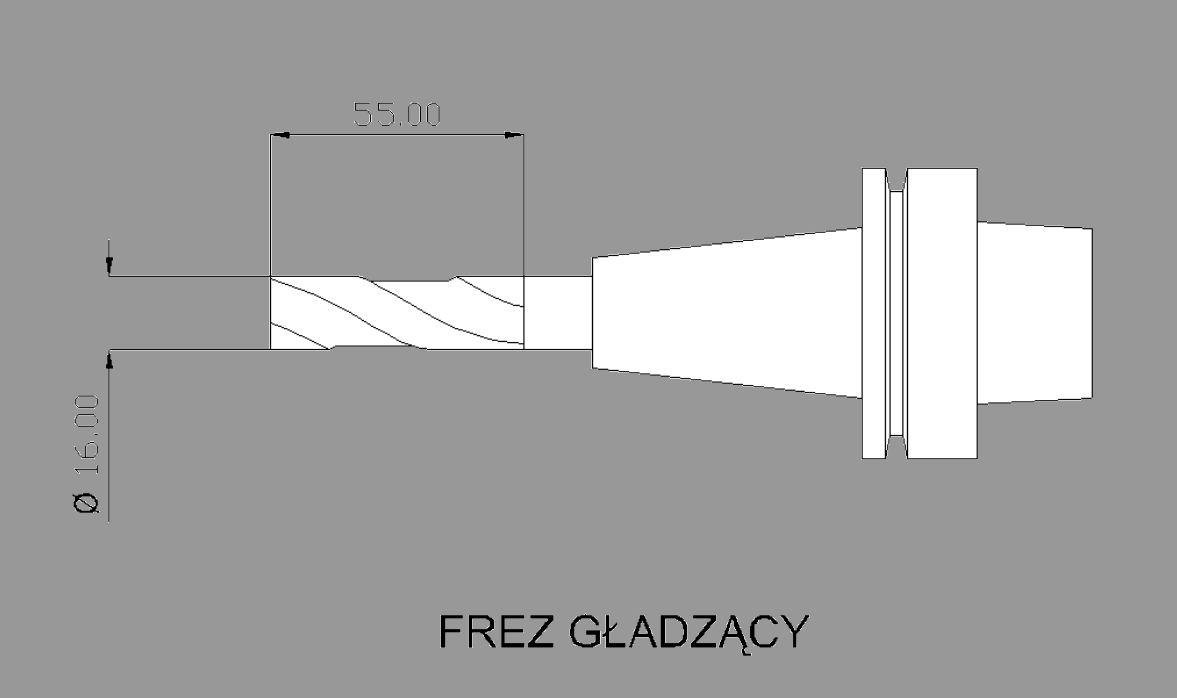

Powyższe rysunki kierują oglądającego na strony katalogu online firmy Leitz.
Są to podstawowe narzędzia służące do obróbki drewna.
Asortyment proponowanych narzędzi, jest tak szeroki, że samodzielny ich dobór jest dość trudny.
Mówimy oczywiście o rozwiązaniach optymalnych. Warto skorzystać z rady przedstawiciela firmy.


Jeśli ktoś uzna, że powyższe informacje są reklamą firmy LEITZ, ma rację.
W chwili obecnej uzytkuję ok. 40 narzędzi tej firmy w maszynie CNC.
Uzywam równiez ich pił i frezów. Eksploatacja tych narzędzi, to naprawdę przyjemność.
A co najważniejsze, mnie po prostu nie stać na tańsze narzędzia.

Na koniec parę uwag.


Do obróbki stosujcie narzędzia jak namniejsze.
Im krótsze jest narzędzie, tym stabilniej pracuje.
W przypadku frezów palcowych, do wycinania np. konturów elementów schodów
wystarczy stosować frez o średnicy 16mm.

Stosując głowice, starajcie się, aby były lekkie, na możliwie najkrótrzym mocowaniu.
Jeśli do obróbki używacie piły, powinna ona być jak najmniejsza.
Tego typu narzędzia są po prostu żyroskopami.
Starajmy się zminimalizować siły potrzebne do zmiany płaszczyzny obrotu tych żyroskopów.
Zakup zestawu narzędzi to spory wydatek.
Porównajcie ceny oraz ofertę usług serwisowych tych samych narzędzi (nie identycznych) u różnych dostawców.
Moje doświadczenie:
Jedna z firm zaproponowała mi oprawy ThermoGrip, za cenę ponad trzykrotnie wyższą od ceny, za jaką je kupuję.
Nie będę przytaczał uzasadnienia wysokości tej ceny.
Żerowanie na naiwności nie jest najlepszym sposobem na pozyskanie klienta.


Nie jest moim celem namawinie ani odwodzenie kogoś do stosowania narzędzi okreslonej firmy.
Załączone informacje powinny Wam jednak ułatwić podjęcie decyzji o zakupie odpowiednich narzedzi.


Edward Dawidowicz
